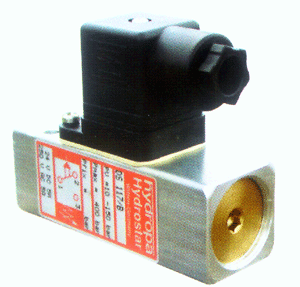

DS-117-***/B和DS-112-***型压力继电器 |
|
环境温度: |
-40°C-+90°C |
防护: |
IP 65 |
安装方式: |
G1/4母螺纹 |
压力范围: |
5-70bar Pmax=200bar 10-150bar Pmax=400bar 20-240bar Pmax=500bar 20-350bar Pmax=500bar |
工作介质: |
液压油 |
不可用于爆炸气体中 | IP 65 重量 0.27Kg |
|
标准型(DS-117) |
可选供货型(DS-112) |
 |
 |
接线: 常闭:线脚1-2 常开:线脚1-3 |
接线: 常闭:线脚1-3 常开:线脚1-2 | |
压力调节及锁紧仅用一件工具 调节压力及锁定按下面:用一把6MM的内六角扳手穿过锁紧螺丝调节内面的调压螺丝,调好后用同一个工具顺时针调节外面的锁丝锁紧。 |
 |
 |
公称切换容量 标准微动开关:银触点(AG999) CEE 24;VDE 0630 50TSD 循环,T85 UL1054/CSA C22.2 No.55 6TSD,T90 |
电压 V |
最大切换容量 阻性负载 |
马达负载 A |
250AC |
5 |
1 |
24DC |
5 |
4 | |
DS-117 当调整的切换压力值为最大值的60-70%时约为切换值的5-12%。 |
