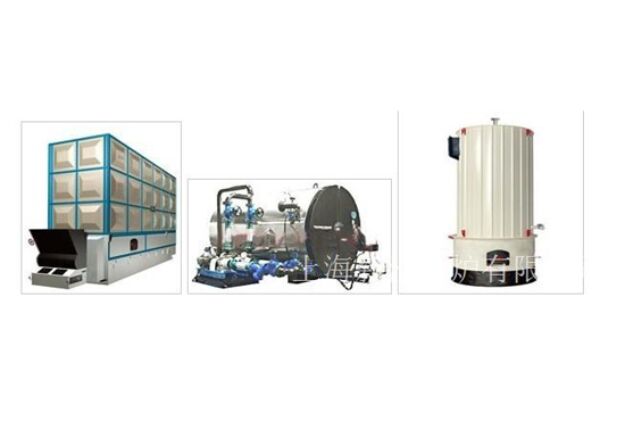

产品说明： Introduction YLW系列有机热载体炉为组装式强制循环链条炉排锅炉。锅炉本体前部为炉膛辐射受热面，由密排的双方形盘管构成；后部为对流冲刷受热面，由蛇形管束组成。锅炉由上部本体和下部链条炉排组成，工地现场组合。空气预热器布置在锅炉后面。燃烧生成的高温烟气在炉膛被吸走部分热量，经转向烟室进入对流受热面换热，出锅炉后在空气预热器中加热锅炉燃烧所需的空气，再经除尘器由引风机将烟气送至烟囱排入大气。 产品特性： ·安装方便，只要上部本体和下部排炉合拢即可，安装周期短。 ·炉膛采用双密排盘管，受热面布置充足，降低管子表面热负荷，是导热油使用更安全。 ·介质流程合理，导热油由低（进口）到高（出口），运行中产生的气体很难在炉内停留，可方便的排出系统。 ·炉拱设计合理，烟气在炉膛内停留时间长，燃烧更充分。 ·转向烟室布置受热面，使隔墙避免高温烟气直接冲刷，有效防止隔烟墙脱落产生的烟气短路现象。 燃煤卧式锅炉 数据|型号 YLW-1900MA YLW-2300MA YLW-2900MA YLW-3500MA YLW-4100MA YLW-4700MA YLW-5900MA 供热量×104kcal/h Delivered heat 160 200 250 300 350 400 500 热效率% Heating efficiency% 75 75 75 75 75 75 75 设计压力MPa Design pressure 1.1 1.1 1.1 1.1 1.1 1.1 1.1 最高工作温度℃ Max.working temperature 320 320 320 320 320 320 320 介质循环量m3/h Medium circulation 160 160 200 200 260 260 300 主管口径DN Diameter of main pipe DN 150 150 200 200 200 200 250 装机容量KW Installation capacity 75 90 100 100 120 140 175 适用燃料 Applicable fuel Ⅱ、Ⅲ类烟煤 soft coal,class ⅡandⅢ 数据|型号 YLW-7000MA YLW-8200MA YLW-9400MA YLW-12000MA YLW-14000MA YLW-16500MA YLW-17500MA 供热量×104kcal/h Delivered heat 600 700 800 1000 1200 1400 1500 热效率% Heating efficiency% 75 75 75 75 75 75 75 设计压力MPa Design pressure 1.1 1.1 1.1 1.1 1.1 1.1 1.1 最高工作温度℃ Max.working temperature 320 320 320 320 320 320 320 介质循环量m3/h Medium circulation 340 400 520 600 680 800 1000 主管口径DN Diameter of main pipe DN 250 250 300 300 350 350 400 装机容量KW Installation capacity 215 215 270 315 380 460 540 适用燃料 Applicable fuel Ⅱ、Ⅲ类烟煤 注：由于本公司产品不断改进，以上产品参数将不断更新，本页所列仅供参考。表列锅炉品种为本厂代表产品，如需其他型号参数锅炉可参阅有关图纸资料
