[2014年5月12日，德国] EP9224 智能电源端子盒，除了可以连接四个 EtherCAT 端子盒供电支路外, 还提供了内部电流和电压测量功能。测量值通过 EtherCAT 传输给控制器，同时支持机器和设备的预防性维护以及故障诊断，特别是可以与数据记录功能一起使用。
  在智能电源端子盒的每个 24 V 供电支路中可以对控制所耗费的电力和外围电压进行监测、限制，且在需要时还可以切断供电。输入电压和电流值以及所有的输出电流可以作为过程数据通过 EtherCAT 传输到控制器并进行分析。在故障情况下，可以检索连续的数据记录，从而能够更容易地识别故障原因。为此，输入电压/电流值、每通道的输出电流、I²t 报警级别和内部温度的最后 40 个值存储在一个环形缓冲区中。这些信息可以根据需要每 1、10、25、100 或 1000 毫秒记录一次。
  电流和电压测量以及数据记录能够帮助深入了解机器状况，大大简化和加速了服务。对瞬时电流值的监视大大缩减了发生错误时的响应时间。作为一种状态监测的形式，系统的透明度及更易识别机器运行中的偏离状态也为设备的预防性维护提供了理想的基础。
  提高总电流，简化系统布线
  防护等级为 IP 67 的 EtherCAT 端子盒供电通常用的是 M8 插头连接器，但这些只适合 4 A 的最大电流，因此，可能不再可以简单地对有大量输出的端子盒进行环形供电。电缆的另一个限制：M8 插头连接器只能用于 0.34 mm2 的最大电缆横截面积。这会导致较远的距离产生相当大的电压降。
  EP9224 智能电源端子盒为此提供理想的解决方案。它配备了一个 7/8 英寸插头连接器，用于每个支路控制和外围电压的总电流达到 16 A，采用横截面积为 1.5-2.5 mm2 的电缆。甚至允许在输出端短暂出现相当高的启动电流，从而确保可以无故障启动所连接的设备。与其它必需带熔断器的端子盒相比，这样显著简化设备布线工作，降低布线成本。

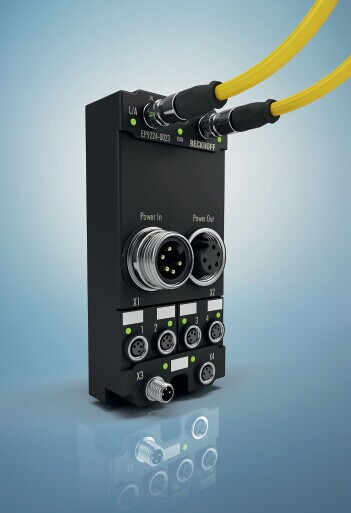

  EP9224 智能电源端子盒
  新闻图片


  图片注释：
  EP9224 智能电源端子盒可以方便地通过数据记录进行设备故障诊断和预防性维护。
