Beckhoff PROFINET IO 总线耦合器 EK9300 能够以简单、高效的方式连接不同的控制网络。这样，一台 PROFINET 控制器可以与一个或多个 EtherCAT、PROFINET、PROFIBUS 和 EtherNet/IP 系统交换数据。因此，EK9300 可以用作一个灵活的网关，用以实现这些网络之间的实时通讯，可以充分利用 EtherCAT 网络作为极高性能的下位 I/O 系统所提供的优点。
  总线耦合器 EK9300 将来自 PROFINET IO 的报文转换为 EtherCAT“E-bus”信号。一个站点由一个 EK9300 和任意数量的 EtherCAT 端子模块组成。该耦合器支持 PROFINET RT 协议规范，因此能够无缝集成到 PROFINET IO 网络中。
  通过它的新固件和相应的 EtherCAT 端子模块，EK9300 总线耦合器可以用作一个灵活的网关，连接不同的网络和控制器类型：
  – 从 PROFINET 到 EtherCAT（通过 EL6692-0000）
  – 从 PROFINET 到 PROFINET（通过 EL6631-0010）
  – 从 PROFINET 到 PROFIBUS（通过 EL6731-0010）
  – 从 PROFINET 到 EtherNet/IP（通过EL6652-0010）。
  这样，异构性生产系统可以毫不费力地通过实时通讯系统联网。例如，产品相关的管理信息可以通过不同的控制系统收集在分布式单元中，或者在故意放置在不同的 IP 空间内的两个 PROFINET 网络中进行实时的数据交换。备。
  EtherCAT：高性能子总线 — 宽泛的 I/O 产品范围
  PROFINET IO 耦合器 EK9300 为高性能和超高速 EtherCAT I/O 系统提供基础连接。特别是对于应用范围广泛的分布式系统，这可以带来更多优势，因为 EtherCAT 网络拓扑结构具有高度灵活性，并且能够最远为 100 米的长距离。另外一个重要的优点是 EK9300 总线耦合器 — 除了其实际的网关功能之外 — 支持各种 EtherCAT I/O 端子模块，包括大量适合安装在恶劣工况环境中的 IP 67 端子盒。这样一方面可以优化物理过程的映射，另一方面能够通过多个 EtherCAT 从站端子模块连接一个 PROFINET 控制器到相应数量的相同或不同的控制网络。
  新闻图片

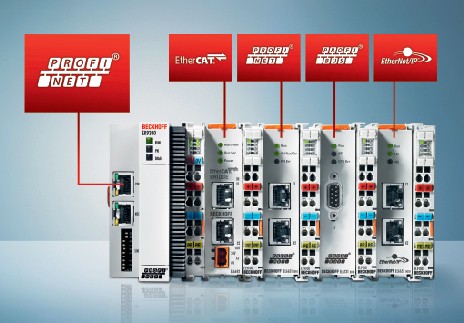

  图片注释：
  有了 Beckhoff EK9300 总线耦合器之后，一台 PROFINET 控制器可以与一台或多台 EtherCAT、PROFINET、PROFIBUS 和 EtherNet/IP 控制器实时进行通讯。
